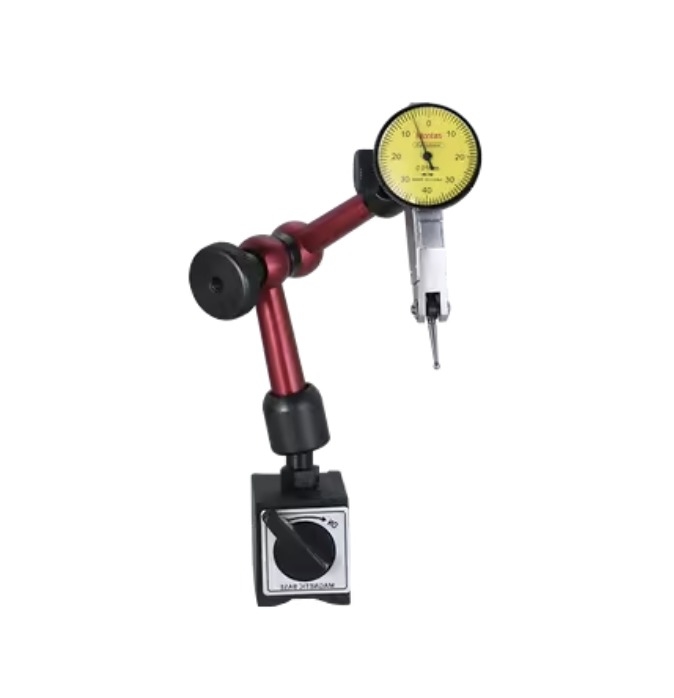

شاخص شماره‌گیر دقیق برای کالیبراسیون تستر لغزش جانبی

شاخص صفحه ای برای کالیبراسیون تستر لغزش جانبی

بررسی اجمالی محصول
شاخص صفحه ای یک ابزار اندازه گیری جابجایی مکانیکی با دقت بالا است که معمولاً برای کالیبراسیون تستر لغزش جانبی استفاده می شود. این ابزار جابجایی جانبی جزئی صفحه لغزش را تحت شرایط بار استاتیکی اندازه گیری می کند و به کاربران اجازه می دهد تا بررسی کنند که آیا تستر خطاهای آفست دارد و صحت خروجی های حسگر را تأیید کنند. این ابزار معمولاً همراه با صفحات کالیبراسیون استاندارد، پلتفرم های کالیبراسیون یا دستگاه های کشویی استفاده می شود.

چرا کالیبراسیون ضروری است
اطمینان از دقت آزمایش
تسترهای لغزش جانبی برای ارزیابی وضعیت هم ترازی چرخ جلو خودرو (به عنوان مثال، زاویه تو یا کمبر) استفاده می شوند. نتایج آزمایش نادرست ممکن است منجر به قضاوت های نادرست در مورد عملکرد فرمان خودرو شود که بر ایمنی و انطباق تأثیر می گذارد.

مطابقت با استانداردهای نظارتی و کیفی
طبق استانداردهای ملی برای بازرسی خودرو (به عنوان مثال، GB21861 در چین)، تسترهای لغزش جانبی باید به طور دوره ای کالیبره شوند تا اطمینان حاصل شود که مقادیر لغزش اندازه گیری شده در محدوده خطای قابل قبول (معمولاً ±1 متر بر کیلومتر یا ±0.5 متر بر کیلومتر) قرار دارند.

تأیید خطی بودن و پایداری حسگر
با مقایسه جابجایی فیزیکی نشان داده شده توسط شاخص صفحه ای با مقدار لغزش نمایش داده شده توسط سیستم، کاربران می توانند تعیین کنند که آیا خروجی حسگر از خطای نقطه صفر یا خطاهای مقیاس رنج می برد یا خیر.

نحوه استفاده
1. آماده سازی
سطح تستر لغزش جانبی را تمیز کنید تا اطمینان حاصل شود که صفحه یا ریل کشویی آزادانه حرکت می کند.

صفحه لغزش استاندارد یا بلوک کالیبراسیون را روی مکانیزم غلتکی تستر نصب کنید.

شاخص صفحه ای را روی لبه پلتفرم یا یک پایه کالیبراسیون نصب کنید و اطمینان حاصل کنید که نوک شاخص با بار اولیه مناسب (معمولاً کمتر از 0.1 میلی متر) با کناره صفحه کشویی تماس دارد.

2. مراحل کالیبراسیون
صفر کردن صفحه: شاخص صفحه ای را با تراز کردن نوک با صفحه کالیبراسیون تحت بار اولیه سبک، روی صفر تنظیم کنید.

لغزاندن صفحه: صفحه لغزش را به آرامی فشار دهید تا حرکت چرخ خودرو که از روی تستر عبور می کند را شبیه سازی کنید (معمولاً ±10 میلی متر حرکت).

ثبت جابجایی: همزمان مقدار جابجایی مکانیکی (بر حسب میلی متر) نشان داده شده توسط صفحه و مقدار لغزش (بر حسب متر بر کیلومتر) نمایش داده شده در سیستم تستر لغزش جانبی را ثبت کنید.

تبدیل و مقایسه: قرائت صفحه را به مقدار لغزش (متر بر کیلومتر) تبدیل کنید و آن را با قرائت سیستم مقایسه کنید تا هرگونه انحراف محاسبه شود.

در صورت لزوم تنظیم کنید: اگر خطا از حد مجاز فراتر رفت، خروجی حسگر، ضریب مقیاس نرم افزار یا پارامترهای ماژول کنترل را دوباره کالیبره کنید.
 یادداشت ها
شاخص صفحه ای باید قبل از استفاده با یک بلوک اندازه گیری تایید شده یا توسط یک آژانس اندازه شناسی معتبر تأیید شود (دقت معمولی: 0.01 میلی متر).

صفحه کالیبراسیون باید بدون گیر کردن یا اصطکاک بیش از حد به آرامی حرکت کند تا نتایج دقیقی حاصل شود.

کالیبراسیون منظم هر 6 تا 12 ماه توصیه می شود و سوابق کالیبراسیون باید به درستی مستند شوند.

در صورت نیاز می توان از یک سنسور جابجایی لیزری یا مقایسه کننده دیجیتال برای تأیید متقابل استفاده کرد.

 مجموعه کالیبراسیون توصیه شده
1 × شاخص صفحه ای از نوع اهرمی (محدوده 0-1 میلی متر، وضوح 0.01 میلی متر)

1 × صفحه لغزش کالیبراسیون استاندارد

1 × پایه نصب یا بازوی کالیبراسیون

1 × برگه ثبت کالیبراسیون (قالب اکسل)
